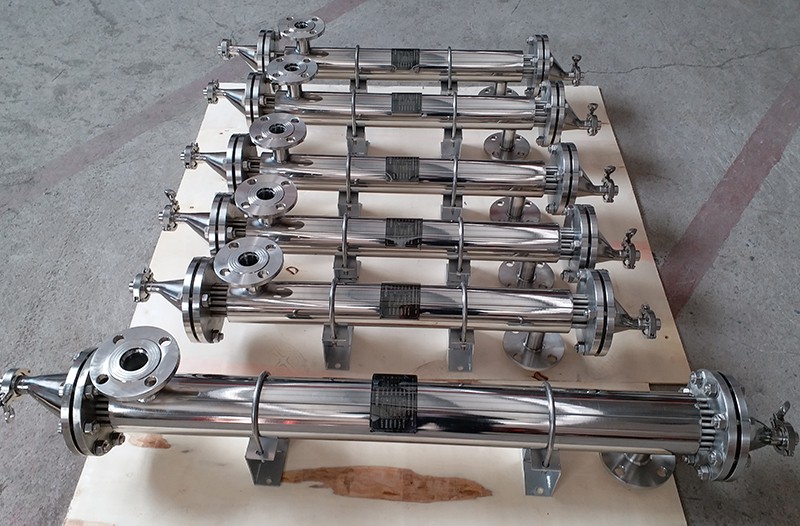

一、簡介：管子兩端分別連接在兩塊管板上，兩塊管板之間留有一定的空間，并裝設開孔接管。當管子與一側管板的連接處發生泄漏時，漏入的流體在此空間內收集起來，通過接管引出，因此可保證殼程流體和管程流體不致相互串漏和污染。雙管板換熱器主要用于嚴格要求參與換熱的兩流體不互相串漏的場合，但造價比固定管板式換熱器高。

　　雙管板換熱器是在換熱器一端設有一定間隙的兩塊管板或相當于有一定間隙的兩塊管板的換熱器。在實際操作中，雙管板換熱器一般用于以下兩種場合：一種是防止管殼程間介質混串的場合，例如，對殼程走水、管程走氯氣或氯化物的換熱器，若殼程中的水與管程中的氯氣或氯化物接觸，就會產生具有強腐蝕性的鹽酸或次氯酸，并對管程材質造成嚴重的腐蝕。采用雙管板結構，能有效防止兩種物料混合，從而杜絕上述事故的發生；另一種是管殼程間介質壓差很大的場合，此時通常在內外管板之間的空腔中加入一種介質，以減小管殼程間介質的壓差。

　　雙管板換熱器是典型的間壁式換熱器,它在工業上的應用有著悠久的歷史,而且至今仍在所有換熱器中占據主要地位。廣泛應用于制藥、化工、生物、造紙等領域。

　　二、雙管板換熱器的主要類型：

　　雙管板換熱器根據其使用場合可分為工業級和衛生醫藥級和一般等級三個等級；根據其材質可分為殼體碳鋼和不銹鋼，換熱管分為不銹鋼SUS316L或SUS304，紫銅等材質。

　　三、雙管板換熱器的性能特點：

　　1、雙管板設計杜絕交叉污染

　　2、產品接觸側全排空設計

　　3、換熱管內無死角，依據FDA和cGMP要求設計，設計靈活。

　　4、產品側媒質通過電拋光處理的無縫鋼管束進行流動，冷卻媒質側在相反的方向通過外管路流動，換熱管束的末端采用雙管板緊固，同時作為滲漏監測點，防止產品和冷卻介質雙向交叉污染。

　　5、安裝方式：產品可以豎直或水平安裝，主要是基于客戶的空間要求。為了便于安裝，在出廠時，吊裝和安裝支架已經焊接在換熱器上。

　　6、熱應力消除：大范圍的溫度變化導致的熱應力被雙路U形管單元和豎直管路上的內焊波紋管單元（多彎膨脹節）所吸收。

　　7、衛生級設計：符合嚴格的、常用于質量控制管理機構和工業領域的衛生標準。在系統中，所有產品潤濕部件都采用電拋光和無縫鋼管。

　　8、基于換熱器的低容積設計和快速響應能力，注射水和純水的浪費被降至很低，效能高的熱量傳送使得冷卻用水的用量的減少。

　　9、換熱管采用無縫鋼管。全部是S31603不銹鋼材質。
